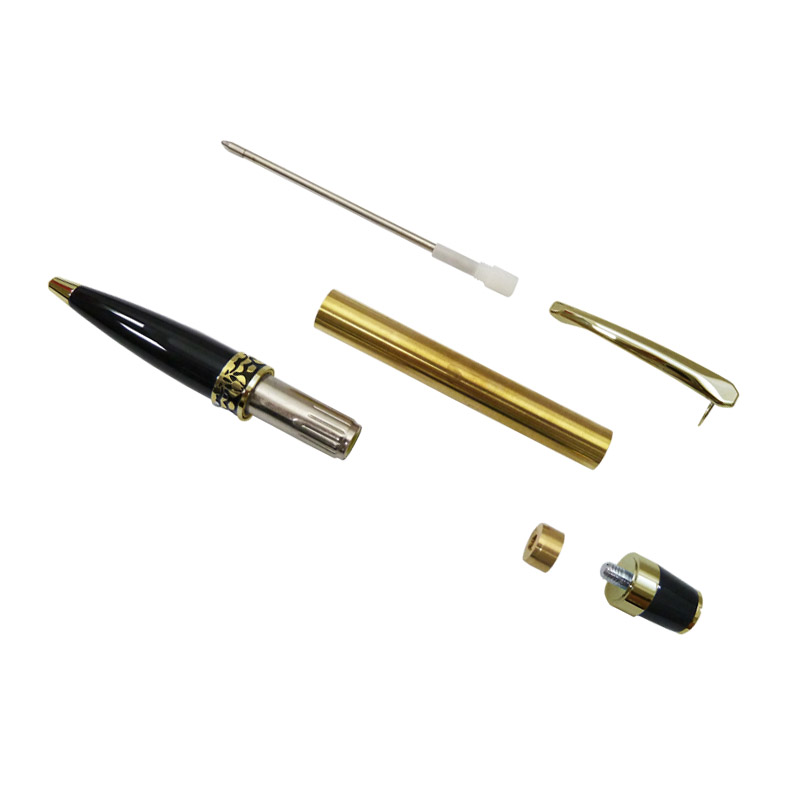

雕花水鑽滾珠筆零件-金色

  • 品號:91086
  • NT$ 195

快速購物

品號 商品名稱 售價 加入購物車
品號:91088 商品名稱:91086/91087/91291筆零件專用襯套 售價:50 加入購物車
品號:91087 商品名稱:滾珠/觸控雙頭筆零件-鉻色 售價:120 加入購物車
品號 品名 說明
91086 雕花水鑽滾珠筆零件-金色 銅管外徑9.7/內徑9.0/長度68mm
91087 滾珠/觸控雙頭筆零件-鉻色 銅管外徑9.7/內徑9.0/長度68mm

註1. #91086、91087可共用#91088襯套
註2. 可搭配#90458 -25/64"製筆鑽(約9.9mm)使用

laughlaugh製作步驟:

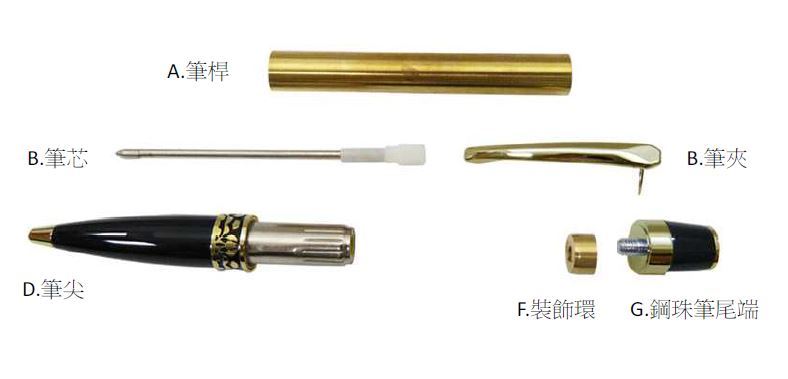

yes零件說明

yes必備零件:91086/91087筆零件專用襯套(91088)


yes其他使用工具(選用)
  • Matsui抗變形不鏽鋼直尺 150mm(51432)
  • 鉛筆(51407/90106)
  • 線鋸機
  • 筆桿中心夾座(90311)
  • 打鑿機
  • 25/64" 製筆鑽(90458)
  • 筆管擠壓器(90114)
  • 快乾膠
  • 筆孔鑽孔夾座(90894)
  • 手持式電鑽
  • 2PC 筆孔鑽組(90467)
  • 製筆車床(91027)
  • 3pc 製筆車刀(90379)
  • 砂紙:新式軟質排屑砂布捲組/抽取砂紙帶 4捲(90910/90328)
  • 棉布
  • 澳洲3E優創打磨蠟(50796)
  • 席拉蟲膠打磨蠟(50797)
  • 筆零件組裝器(91045/90312)

yes車枳步驟

1.先行量測A.筆桿銅管長度約6.4cm,量測完在選定的木筆桿上畫上6.4cm+0.4cm=6.8cm長度的線條以供裁切,其中4mm為預留空間。


2.使用線鋸機或其他裁切木料工具,裁切一個6.8cm的木塊。


3.木塊前後二端斜對角畫線,以找到木塊中心位置。將筆桿中心夾座(90311)安裝在打鑿機上,同時將木塊固定夾座上,打鑿機裝上25/64" 製筆鑽(90458)後,下壓在木塊中心處穿孔,直到完全鑿穿為止。


4.將銅管套上筆管擠壓器(90114)後,使用快乾膠塗滿銅管後推入木塊,前後各預留0.2cm。靜候五分鐘後,檢查是否密合。若已膠合完成,即完成木筆桿製作。


5.用筆孔鑽孔夾座(90894)固定木筆桿,使用電鑽裝上2PC 筆孔鑽組(90467)後,將筆桿前後二端銑平。


6. 將筆桿放置並固定於製筆車床(91027)上機車枳。使用3pc 製筆車刀(90379):圓鑿車刀開始車枳,最後使用同一車刀細修,或依使用習慣交換其他車刀使用。車削厚度需與襯套相同。



注意事項:
*若無法塞入,可先用小刀或剪刀稍為刮削銅管內側,再以筆零件組裝器壓入即可。

*車枳厚度最薄不可小於襯套。
*車刀組內含: 圓鑿、斜鑿、分鑿車刀。圓鑿車刀呈半圓弧形,用於物料粗切以及大面積切割。斜鑿車刀用於面整修,以及直線木工切割。分鑿車刀呈v型,用於端面切割以及縱身切割。
*筆桿目視有晃動感為正常現象,代表為車枳物件非正圓,若物件晃物過大,小範圍移動車削即可。

7.車枳完成後,拿下前方置刀架後,依序使用砂紙 粒度從180、240、320、400,最後600,開始砂光筆桿。


8.砂光完成後,使用棉布沾取澳洲3E優創打磨蠟(50796),將打磨蠟上於A.筆桿後,開啓製筆車床,先使用慢速->至快速塗抹均勻。
9.再使用棉布沾取席拉蟲膠打磨蠟(50797),依上述步驟操作使用。

10.上蠟完成後,於製筆車床取後筆桿即可進行組裝。


yes組裝步驟

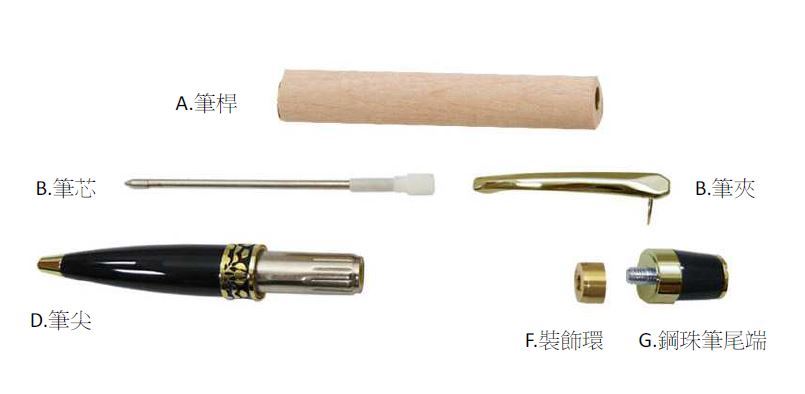

1. 先將所有筆零件依下方式擺放

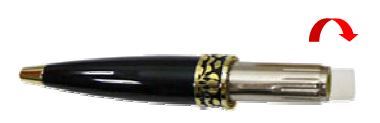

2. B.筆芯旋入D.筆尖

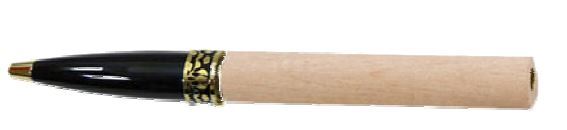

3. 將A.筆桿推入

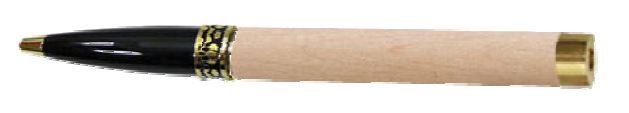

4. 將F.裝飾環置於A.筆桿尾端

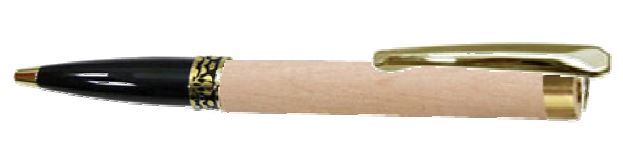

5. 再將B.筆夾置於筆桿尾端

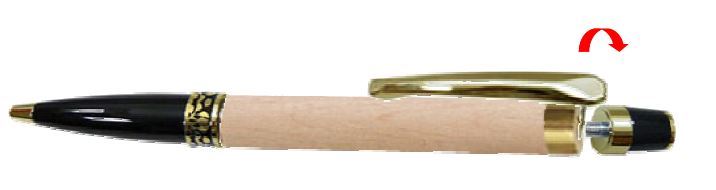

6. 將G.鋼珠筆尾端旋入F.裝飾環即完成。


我要評論
  • 會員帳號 :
套件僅含材料,製筆工具皆須另購。
