立式拼板器-55"大型

商品特惠
  • 品號:90916
  • NT$ 11,000




職人專屬 拼版利器!!

比傳統管夾施作更平整、更簡單有效率!!



拼板器介紹 :
膠合木料成板材往往占空間又費力,用大型立式拼板器,讓工作更簡單有效率!
與傳統管夾不同(常因用力過大造成板材損壞),拼板器是向板材四面加壓,確保每片拼 板都是平整一致。


90916圖A

圖A

組裝前注意事項:

① 切一段4”x3”與 4”x 2½"(長度至少與拼板橫向滑軌的長度相等)的木材各一。

② 將4" x 3"的這塊木條安裝於牆上(如果您是水泥牆,那麼請使用不銹鋼釘安裝)安裝時要確保與地面平行。

③ 將4" x 2½"的這塊木條在離地面41½" 高的位置安裝於牆上(如果您是水泥牆,那麼請使用不銹鋼釘安裝)。
※安裝時要確保與地面平行;這樣就會有一個很穩固的基礎來安裝滑軌。

④ 用木螺絲將滑軌固定於4" x 3"的這塊木條(最上方的木條)。








組裝拼板器 :

① 將板材保護設計如圖A所示與側邊壓力條組合。

② 將側邊附件如圖A1由側邊壓力條內側組合。
※側邊附件位置大約是壓條從上數來的第二個方孔洞上。

③ 將穩定腳座如圖A2所示組裝於側邊壓力條的底部;將第二條側邊壓力條的錐邊面向第一個側邊壓力條的方向壓入穩定腳座。

④ 將底部壓力塊裝置如圖A3所示安裝於側邊壓力條上。

⑤ 如圖A4所示,將上方施壓裝置由上安裝於兩側邊壓力條之中;塑膠套件是設計於當把木材放進壓槽時的支撐座。







90916圖A_1



圖A1

90916圖A_2



圖A2

90916圖A_4



圖A3

90916圖A_4



圖A4

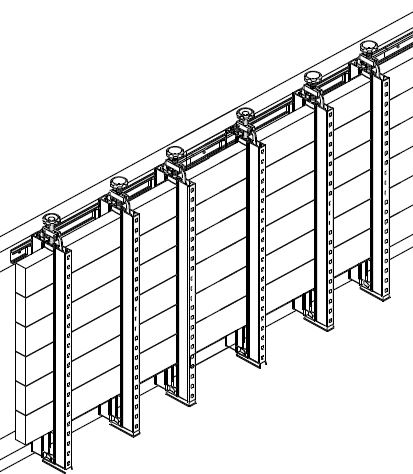

拼版器用法



拼版器用法_1

拼板器用法 :

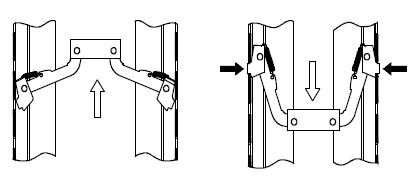

① 上方施壓裝置的停止裝置可調整於各種需要的高度,以配合任何想要黏合的板寬。

② 將木板一次一片放入溝槽,當所有木板都上膠、底部壓力塊調整妥當,旋緊上方施壓裝置的旋鈕將木塊固定。

③ 可擴充-以相同安裝方式可無限延長所需板材長度,有提供擴充用套組。



技術規格 :
① 板厚(壓條之間的空間)………0”到5”厚

② 可塗覆膠水高度(板高)……… 33”到39”

③ 加持力……………………… 1 7 2 5 磅









拼板器保養與維護:
① 沒有使用時,將側邊壓條收妥以防不小心撞傷。
② 上方施壓裝置的長螺桿應定期上油,以保持順暢度。
③ 盡量不要讓膠水溢出沾到零件,如果不慎沾到,請立刻或盡快清洗掉。
